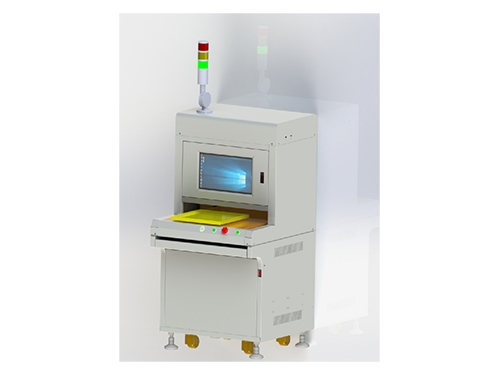

AOI檢測設備
規格說明
操作臺高度
750mm±20mm
操作方式
離線坐式操作
移動速度
700mm/S
工作范圍
300x300
重復精度
+/-0.02MM
控制系統
工控機
輸入電源
AC220 50/60HZ 600W
工作環境溫度
10-40℃
工作環境濕度
20-90% NO CONDENSATION
錫膏檢測
有無、偏斜、少錫、多錫、斷路、污染
零件缺陷
缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損
焊點缺陷
錫多、錫少、連錫
判別方式
彩色圖像對比
工業相機
彩色相機，15微米/點
光源
LED結構光源
防靜電措施
防靜電插座，防靜電環
外型尺寸（MAX）
700X700X1400
本體重量（MAX）
400KG
產品特點：
適合一般SMT生產線的AOI檢測，檢測精度高；模塊化軟硬件設計，使用更加靈活便捷；采用智能高清工業相機，圖像質量穩定可靠。
|
規格說明 |
|
|
操作臺高度 |
750mm±20mm |
|
操作方式 |
離線坐式操作 |
|
移動速度 |
700mm/S |
|
工作范圍 |
300x300 |
|
重復精度 |
+/-0.02MM |
|
控制系統 |
工控機 |
|
輸入電源 |
AC220 50/60HZ 600W |
|
工作環境溫度 |
10-40℃ |
|
工作環境濕度 |
20-90% NO CONDENSATION |
|
錫膏檢測 |
有無、偏斜、少錫、多錫、斷路、污染 |
|
零件缺陷 |
缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損 |
|
焊點缺陷 |
錫多、錫少、連錫 |
|
判別方式 |
彩色圖像對比 |
|
工業相機 |
彩色相機，15微米/點 |
|
光源 |
LED結構光源 |
|
防靜電措施 |
防靜電插座，防靜電環 |
|
外型尺寸（MAX） |
700X700X1400 |
|
本體重量（MAX） |
400KG |
